我們都知道變頻器內部的不同零件都是很重要的，它們每個部分都具備獨特的功能，那么整流和逆變是什么意思？我們?cè)趺慈ダ斫馑?
整流：
我們通常把將交流變換為直流的過程稱之為整流。變頻器所采用的整流方式通常是三相全橋不可控整流，整流器件為將6顆整流二極管模塊化封裝的整流橋堆，俗稱整流橋。整流橋的參數主要就是額定電流值和耐壓值。

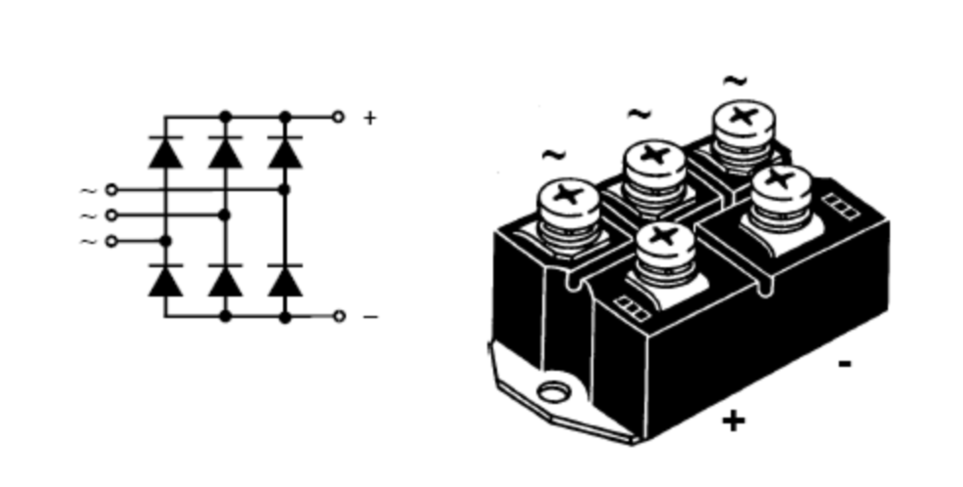

以ED3000 4KW以下的機器所用的整流橋 MDS25E-16為例： 25是指其額定電流值25A，16指的是其耐壓為1600V。MDS是四菱公司的產品型號，MDS指的是該整流橋是三相全橋整流（六顆二極管），MDC指的是單相整流（2顆二極管封裝）。其實物示意圖如下：(MDS90/16)
逆變：
將直流轉換為交流的過程稱之為逆變。當前低壓變頻器所采用的逆變器件大部分為IGBT。在通用變頻器中使用的IGBT一般都是模塊型結構，根據變頻器的使用特點，在IGBT單管旁反并了一個續流二極管。

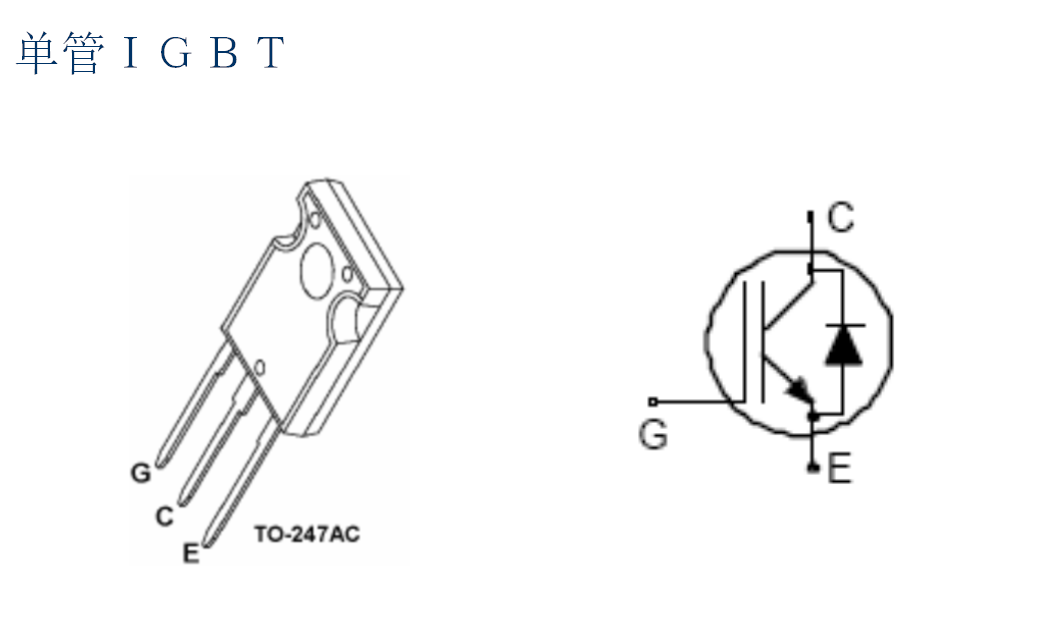

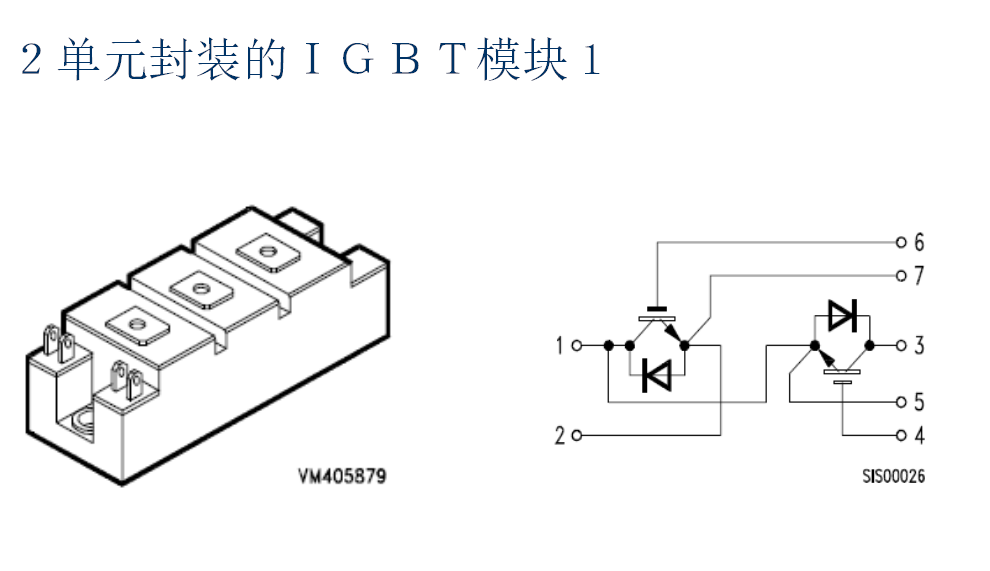

通常IGBT模塊有一單元，二單元，和六單元三種封裝方式。根據變頻器的電壓等級的不同，又分 為1200V（用于380V電壓等級）和600V（用于220V電壓等級）兩種不同的規格。其實物的示意圖如下：
