引言

懸臂單絞機是主要應用于一次性完成控制、通訊、數據、同軸德等電纜PE或PVC被覆芯線絞合及中心包帶或側放包帶工作的，此類電纜的制成需求主要是信號帶寬，即在特定高頻率下信號的通過率。以往由于老式傳統絞線機結構復雜，過線輪的數量過多，所以在絞制電纜的過程中，所需彎曲的過程太多了，這會導致降低制成線的電氣性能，這會使產品性能達不到使用標準。而懸臂單絞機僅3個過線輪，成纜后直接繞在線盤上，對電線的扭曲有很大的改善作用，同時由于絞弓是一個均質體，速度最高可達1000RPM，因此，目前得到了廣泛的應用。本文擬結合三科SKI610系列的數控機床變頻器，介紹基于一種閉環矢量模式，具有高穩速精度的懸臂單絞機控制系統。

懸臂單絞機工藝介紹

圖1

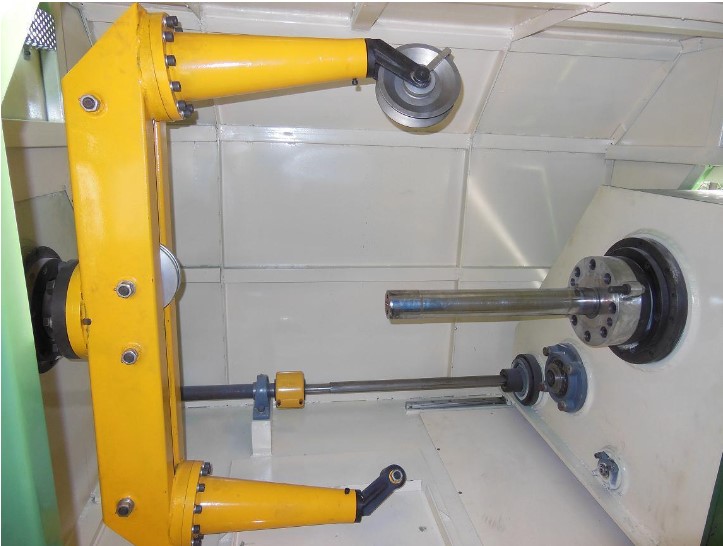

懸臂單絞機的主要構成如上圖1所示，因主要用于精度要求較高的線材芯線的絞合，所以對系統的控制工藝有如下要求：

1．PLC程序需要復雜的絞距形成原理計算，即使收卷直徑在發生變化，也必須維持系統的線速度保持恒定。

2．變頻器須具有極高的穩速精度要求，因?yàn)榻g距的形成有賴于絞弓和收線的速度差；

3．變頻器須具有極高的動態加減速特性，以滿足加減速時的絞距穩定；

以上1、2點的控制工藝對變頻器的性能提出了極高的要求。針對該需求，利用三科SKI610變頻器設計了如下的控制系統。

控制方案

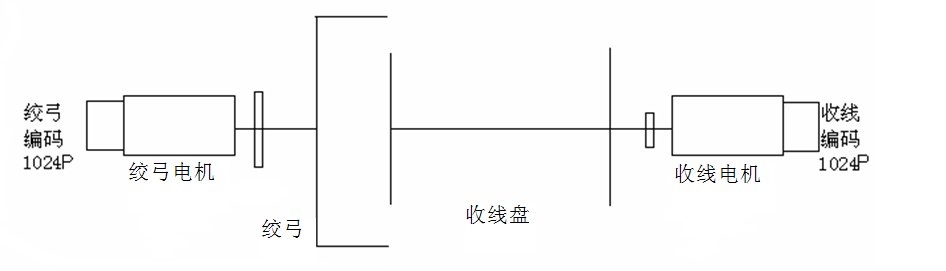

控制系統主要構成如下圖2所示，具體控制方案如下：

1．通過PLC編程實現無差速，有差速絞距計算，以實時修正收線電機的運行頻率，以保持線盤在從小到大的過程中線速度的恒定，從而保證絞距的穩定性。

2．絞弓電機和收線電機輸出軸安裝編碼器，并將編碼器信號接入變頻器，采用閉環矢量模式來滿足系統對穩速精度的要求；

圖2

采用該控制方案的優點：

1．省去了加工復雜，價格昂貴的行星差速器，極大地降低了機械成本，具備競爭優勢；

2．采用閉環矢量模式，其穩速精度明顯優于普通的變頻器控制系統，并且實現了低頻率下的高轉矩輸出；

3．系統的邏輯控制及運算主要由PLC實現，變頻器的參數設置非常簡化。

結語

上述文章基于杭州三科SKI610系列矢量數控機床變頻器的懸臂單絞機控制系統的方案，該項目在完成后具有穩速精度高，低頻率運行高轉矩輸出，在絞線過程中穩定絞距，簡化操作，該系統構成的成本低廉。如今已成功在多個企業工廠的懸臂單絞機控制系統中應用。
