一、前言

隨著電力電子技術的不斷發展，如今的變頻器廠家致力于開發各行各業中的自動化領域中的應用面。但在某些爆炸性氣體和粉塵較多的地方（煤礦、焦炭廠、化工廠的一部分），VFD沒有得到充分應用，主要原因是這些地方的VFD需要防爆，而且市場成熟產品中還沒有出現VFD種類。為了應對此類情況防爆VFD應運而生，

二、VFD的技術要求

1、工作環境 有爆炸性氣體或粉塵較多的環境 （防爆）；

2、輸入電壓 交流660V±10% ；

3、調速范圍 2—50HZ ；

4、保護功能 具有短路、過流、過壓、欠壓、超溫、停電閉鎖等功能；

5、工作方式 24小時連續工作制；

6、其它的技術指標與通用型的VFD基本相同。

三、VFD的控制原理

1、主回路部分

VFD主回路包括空氣斷路器、三相整流器、濾波電容、IGBT逆變器

圖1： 主回路電氣原理框圖

2、控制回路部分

VFD控制部分包括CPU控制器、IGBT驅動電路、電流檢測電路、電壓檢測電路、保護電路、操作顯示電路。其控制原理框圖如下：

圖2： 控制原理框圖

四、防爆VFD研制中的問題和對策

1、防爆問題

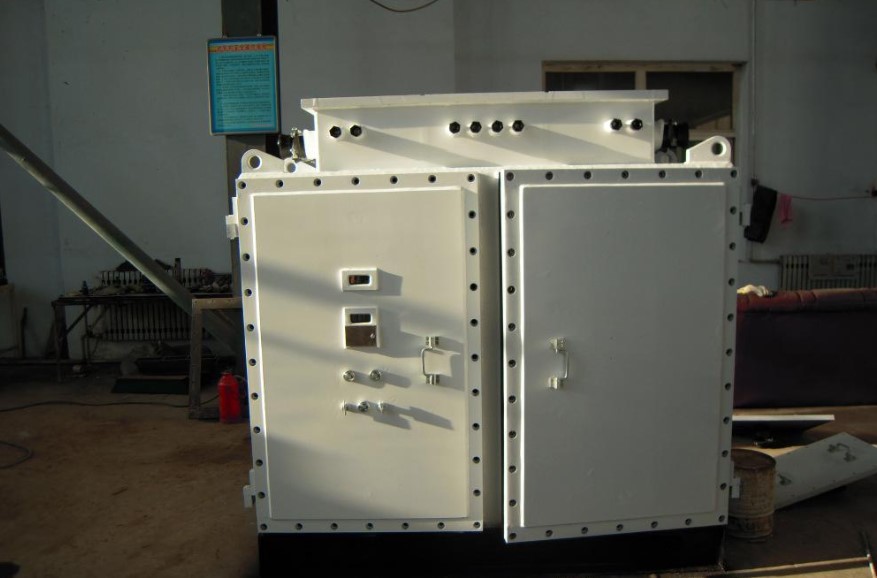

當VFD的使用環境有爆炸性氣體或粉塵較多時，就需要VFD具備密封防爆功能，因此，它的外殼不能用普通的殼體，必須用標準的防爆腔，把變頻器所有的元件都裝在防爆腔內。在防爆腔門上開一個觀察窗，把顯示部分裝在上面，把啟動、停止、調速控制裝在防爆腔門上。

2、散熱問題

由于VFD的所有元件都裝在防爆腔內，空氣不能流動，散熱問題成為該VFD所要解決的關鍵問題。在這里我們采用了一種新的散熱技術-熱管散熱技術。

（1）熱管技術原理

熱管是一種具有極高導熱性能的傳熱元件，它通過在全封閉真空管內工質的蒸發與凝結來傳遞熱量，具有極高的導熱性、良好的等溫性、冷熱兩側的傳熱面積可任意改變、可遠距離傳熱、可控制溫度等一系列優點。由熱管組成的換熱器具有傳熱效率高、結構緊湊、流體阻損小等優點。

（2）VFD結構布置

我們將主回路設計成一個大單元，安裝在長方形防爆墻內后壁，后壁上通過一個過度散熱器與IGBT模塊、整流模塊等發熱元件接合，防爆外殼外壁加焊槽形散熱器，過度散熱器與槽形散熱器通過熱管相連接。VFD內部產生的熱量就通過防爆腔后壁 過度散熱器 熱管 槽形散熱器散發出去。

3、主回路結構與通用VFD的不同

（1）沒有延時回路

避免因延時繼電器動作時產生電火花造成的不安全因素，增加了VFD的安全可靠性。

（2）選擇整流器容量時要遵守比通用型的VFD增大一倍的原則

目的是為了耐受住VFD開機瞬間電容充電電流的沖擊。

（3）濾波電容選用多只無感電容并聯

電解電容體積大，高溫環境下易爆炸，不安全；而無感電容體積小，耐高溫、高壓，在這種環境下應用非常安全。

五、結語：

防爆變頻器的研制成功代表了一個突破，極大的填補了VFD在應用行業中的一項空白。當然，我們還將在結構、工藝、功能等方面進一步完善，把防爆VFD做的更完美，更可靠，更齊全
